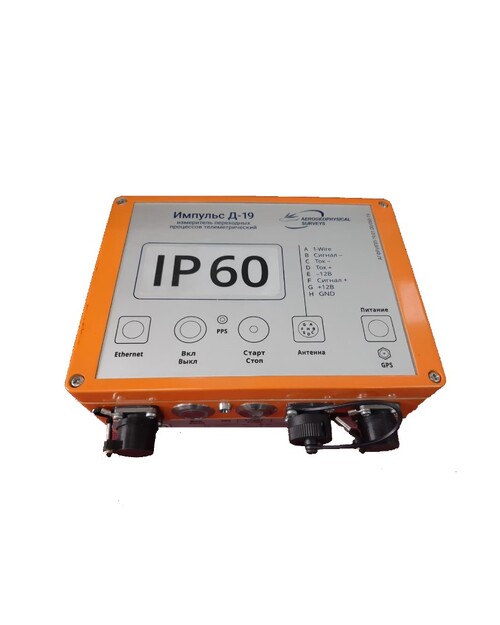

Двухканальный телеметрический измеритель «Импульс-Д-19»
Автономный беспроводной измерительный модуль для работы в составе электроразведочных станций (КТ-40, КТ-50, КТ-200). Предназначен для проведения высокопроизводительных измерений электромагнитного поля от контролируемого источника методом зондирования становлением поля (ЗСБ). Обеспечивает решение задач геологии, гидрогеологии, экологии и инженерно-геологических изысканий.
Ключевые характеристики:
Параметры регистрации сигнала:
- Тип возбуждения и приема сигналов: индуктивный
- АЦП: 32-х разрядный дельта-сигма (TI ADS1262)
- Арифметический шаг дискретизации: 0,052; 0,208 мс
- Полоса пропускания: 0 – 4000 кГц
- Полный динамический диапазон: 246 дБ
- Коэффициент предварительного усиления: до 16
- Задаваемый коэффициент усиления: 1, 2, 4, 8, 16, 32
- Погрешность измерения: не хуже 3%
Телеметрия и связь:
- Способ соединения с базовой станцией: радиомост 5 ГГц
- Расстояние от измерителя до базовой станции: до 5 км
- Количество одновременно работающих точек на одну базовую станцию: до 100
- Позиционирование и синхронизация: GPS/GLONASS
- Точность определения координат: не хуже 10 м
- Погрешность спутниковой синхронизации с коммутаторами: не хуже 0,5 мкс
Питание и габариты:
- Напряжение питания: 12,2 – 14,0 В
- Питание от встроенного аккумулятора
- Масса измерителя с встроенным аккумулятором: не более 1,5 кг
- Габаритные размеры: 200 × 180 × 80 мм
Измеритель «Импульс-Д-19» оптимален для:
- Проведения высокопроизводительных электроразведочных работ методом ЗСБ;
- Работы в составе многоканальных электроразведочных станций (до 100 точек одновременно);
- Решения задач геологии, гидрогеологии, экологии и инженерных изысканий;
- Работ на больших площадях с удалением точек измерений до 5 км от базовой станции.
Благодаря беспроводной телеметрии, высокой точности синхронизации (0,5 мкс) и возможности одновременной работы до 100 точек, измеритель обеспечивает максимальную производительность полевых работ при минимальных затратах времени на развертывание системы.
