Цена по запросу
Размер общий, м х м2 ПГК-12
5 х 2.5
Размер ГП, м х м ПГК-12
2.5 х 2.5
Вынос, м ПГК-50
14.5
Магнитный момент*, А*м4 ПГК-100
100 000
Размер общий, м х м2 ПГК-25
10 х 2.5
Размер ГП, м х м ПГК-25
5 х 2.5
Вынос, м ПГК-25
7
Магнитный момент*, А*м4 ПГК-25
25 000
Размер общий, м х м2 ПГК-50
20 х 2.5
Размер ГП, м х м ПГК-50
10 х 2.5
Магнитный момент*, А*м4 ПГК-150
50 000
Размер общий, м х м2 ПГК-100
20 х 5
Размер ГП, м х м ПГК-100
10 х 5
Вынос, м ПГК-100
14.5

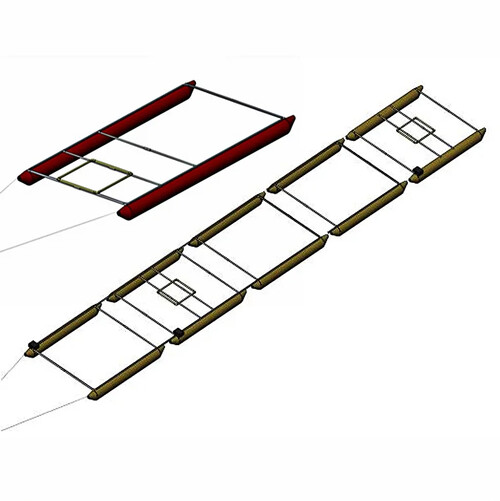

Пневматическая геофизическая конструкция (ПГК)
Буксируемая пневмоконструкция с изменяемыми геометрическими параметрами для проведения геофизических исследований методом электромагнитного сканирования (ЭМС, EM-HSDTD®). Предназначена для работ на воде и по снегу. Обеспечивает глубинность исследований от 10 до 200 метров.
Ключевые характеристики:
Конструктивные особенности:
- Каркас из пневматических баллонов, соединенных стеклопластиковыми перемычками
- Полное отсутствие металлических деталей
- Устойчивость к истиранию и проколам при движении
- Минимальный вес и морозоустойчивость
- Возможность изменения размера системы в зависимости от задач
Состав конструкции:
- Пневматический каркас с изменяемой геометрией
- Выносной измерительный датчик (АК-18 или АК-50) для разделения индукционной и поляризационной мод сигнала
- Внутриконтурный измерительный датчик с компенсатором остаточного тока генераторного контура (опционально)
Линейка моделей:
- ПГК-12: размер 5×2,5 м, магнитный момент 12 500 А·м⁴
- ПГК-25: размер 10×2,5 м, магнитный момент 25 000 А·м⁴
- ПГК-50: размер 20×2,5 м, магнитный момент 50 000 А·м⁴
- ПГК-100: размер 20×5 м, магнитный момент 100 000 А·м⁴
- ПГК-125: размер 25×5 м, магнитный момент 150 000 А·м⁴
Параметры исследований:
- Глубинность: 10–200 м
- Вынос датчика: от 3,25 до 17 м (в зависимости от модели)
- Расчет при токе 10 А и моменте приемной антенны 50 м²
Пневматическая ПГК оптимальна для
- Проведения геофизических исследований методом ЭМС (EM-HSDTD®) на водных акваториях;
- Работ по снегу и льду в зимних условиях;
- Поисковых и разведочных работ на глубинах до 200 м;
- Разделения индукционной и поляризационной мод сигнала для повышения точности интерпретации;
- Работ в условиях, где требуется отсутствие металлических деталей (магниточувствительные исследования).
Благодаря модульной конструкции с изменяемыми геометрическими параметрами, пневмоконструкция позволяет адаптировать систему под конкретные задачи — от компактной ПГК-12 для детальных исследований до крупной ПГК-125 для масштабных поисковых работ.
