Цена по запросу
Диаметр платформы, м
14,2
Площадь контура, кв. м
160
Номинальная съемочная скорость, км/ч
90-110
Максимальная транспортировочная скорость, км/ч
140
Скорость ветра, не более, м/с
7
Длина трос-кабеля, м
50
Полный вес платформы (платформа + трос-кабель), кг
550
Вес бортового оборудования, кг
150
Источник питания
бортсеть 27 В, средний ток потребления – 100 A
Форма импульсов тока
П-образная
Амплитуда импульсов тока, A
до 250
Длительность импульса тока, мс
4-5
Длительность фронта выключения, мкс (4 витка)
300
Частота следования импульсов, Гц
50-100
Число витков
4
Число приемников (антенн)
2 (3)
Тип приемника
многовитковая катушка, Z-компонента
Размещение
№1 – хвост, №2 – центр платформы (соосная установка)
Момент приемника, кв.м
№1 – 200, №2 – 1000

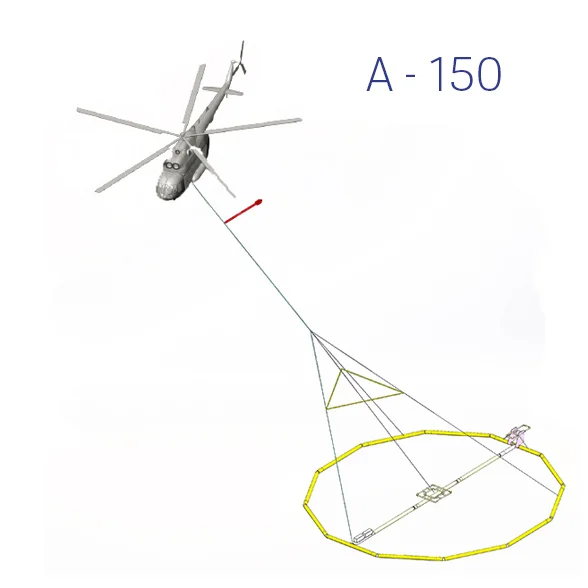

Компактная вертолетная геофизическая платформа, предназначенная для проведения высокоразрешающих аэроэлектромагнитных (метод переходных процессов, ЗСБ/TEM), магнитометрических исследований и непрерывного радиовысотного профилирования.
Ключевые характеристики и состав:
Электромагнитный канал:
- Коммутатор тока (КТ-250) генерирует П-образные импульсы амплитудой до 250 А с частотой следования 50–100 Гц.
- В качестве приемников используются 2 (или 3) многовитковые катушки (Z-компонента), размещенные в хвостовой и центральной частях платформы.
Летно-технические параметры:
- Номинальная скорость съемки: 90–110 км/ч (максимальная транспортировочная — до 140 км/ч).
- Допустимая скорость ветра: до 7 м/с.
- Длина трос-кабеля: 50 метров.
Вес и габариты:
- Полный вес платформы с трос-кабелем: 550 кг.
- Вес бортового регистрирующего и управляющего оборудования: 150 кг.
Навигация и высотная привязка:
- Радиолокационный высотомер (РВ-5М или Garmin GRA 5500) с диапазоном измерения 10–750 м.
- Маршрутная навигационная система GPS/ГЛОНАСС с высокой точностью (погрешность 2–3 м по плану, 5–6 м по высоте).
Регистрация данных:
- Бортовой компьютер (ноутбук) и специализированное ПО «QAero» обеспечивают синхронную запись и визуализацию всех каналов (ЭМ-канал, магнитометр, высотомер, GPS) в реальном времени.
Благодаря своим компактным размерам и малому весу, «Импульс-А-150» идеально подходит для детальных поисковых работ, параметризации верхней части разреза и решения инженерно-геологических задач на ограниченных или сложных по рельефу площадях.
